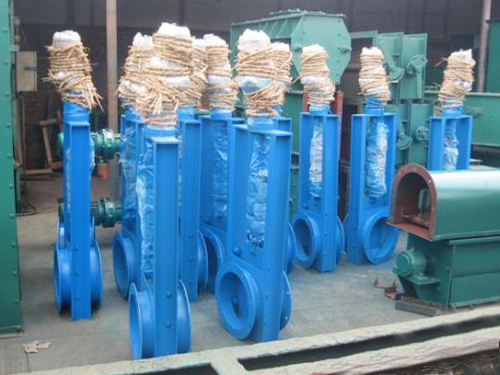

电动插板阀

100型手动方口插板阀.pdf

电动插板阀是一种闸板与阀座始终紧密接触密封的阀门。电动插板阀启闭件是闸板，闸板的运动方向与流体方向相垂直，电动插板阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。原理：闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做全部脱离和相吻合的动作。

电动插板阀具有结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节，安装不受角度限制，操作方便，能随时调整尺度，可双向操作，简单灵活。材质有碳钢、不锈钢，并可按客户需求定做各种非标插板阀。

电动插板阀参数：

公称通径范围：DN50-DN500

公称压力范围：1.0MPa-1.6MPa

材质：铸钢、不锈钢

闸板材质：2Cr13、201、304、316、316L

连接形式：对夹式

阀座密封圈：丁腈橡胶、三元乙丙橡胶、氟橡胶

堆焊2Cr13、硬质合金

填料密封：石墨盘根，四氟盘根
